网络通信解决方案

1．总体规划
一般来说，国际信息通信标准是随着科学技术的发展，逐步修订、完善的。综合布线系统也是随着新技术的发展和新产品的问世，逐步完善而趋向成熟。我们在设计智能化建筑物PDS期间，要提出并研究近期和长远的需求是非常必要的。目前，国际上各综合布线产品都只提出15年质量保证体系，并没有提出多少年投资保证。为了保护建筑物投资者的利益，我们可采取 “总体规划，分布实施，水平布线尽量一步到位”。主干线大多数都设置在建筑物弱电井，更换或扩充比较省事；水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。如果更换水平布线，要损坏建筑结构，影响整体美观。因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。

2．系统设计
综台布线是智能大厦建设中的一项新兴技术工程项目，它不完全是建筑工程中的“弱电”工程。
智能化建筑是由智能化建筑环境内系统集成中心利用综合布线系统连接和控制“3A”系统组成的。布线系统设计是否合理，直接影响到“3A”的功能。(3A即楼宇自动化—Building Automation、办公自动化—Office Automation、通信自动化—Communication Automation)
设计与实现一个合理综合布线系统一般有六个步骤：
n 获取建筑物平面图；
n 分析用户需求；
n 系统结构设计；
n 布线路由设计；
n 绘制布线施工图；
n 编制布线用料清单。

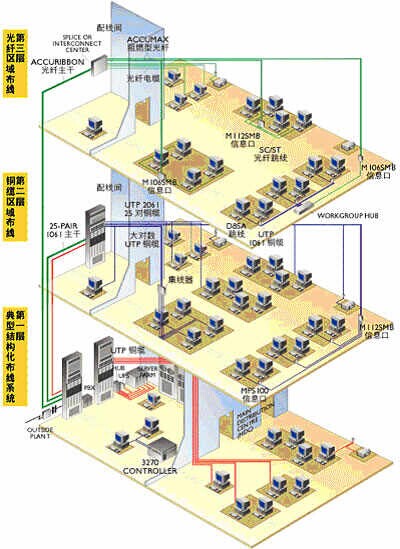

星型拓扑结构布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。
一个完善确定设计的布线走线系统，其目标是，在既定时间以外，允许在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。

为了使智能建筑与智能建筑园区的工程设计具体化，根据实际需要，我们将综合布线系统分为三个设计等级：
1．基本型
适用于综合布线系统中配置标准较低的场合，用铜芯电缆组网。
基本型综合布线系统配置：
(1)每个工作区(站)有一个信息插座；
(2)每个工作区(站)的配线电缆为一条4对双绞线，引至楼层配线架；
(3)完全采用夹接式交接硬件；
(4)每个工作区(站)的干线电缆(即楼层配线架至设备间总配线架电线)至少有2对双绞线。
2．增强型
适用于综合布线系统中中等配置标难的场合，用铜芯电缆组网。
增强型综台布线系统配置：
(1)每个工作区(站)有两个以上信息插座；
(2)每个工作区(站)的配线电缆均为一条独立的4对双绞线，引至楼层配线架；
(3)采用夹接式(110A系列)或接插式(110P系列)交接硬件；
(4)每个工作区(站)的干线电缆(即楼层配线架至设备问总配线架)至少有3对双绞线。
3．综合型
适用于综合布线系统中配置标准较高的场合，用光缆和铜芯电缆混合组网。
综合型综合布线系统配登：
(1)在基本型和增强型综合布线系统的基础上增设光缆系统；
(2)在每个基本型工作区的干线电缆中至少配有2对双绞线；
(3)在每个增强型工作区的干线电缆中至少有3对双绞线。
